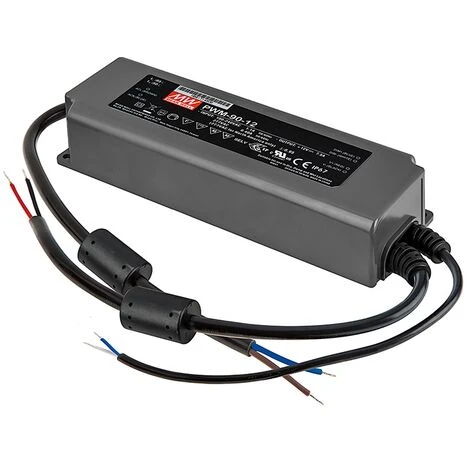

Alimentation 12vdc 90w Ip67 Réglable Pwm-90-12 Pwm-90-12

Pilote LED réglable de Moyenne Well.

• Conçu pour la régulation des bandes LED.
• Format en boîte plastique étanche IP67.
• Plage d’entrée 90-305Vac 47-63Hz
• Tension de sortie 12Vdc.
• Intensité de la production 7,5A.
• Plage de courant de sortie 0-7,5A en fonction de la demande de la charge.
• Puissance : 90W.
• Efficacité typique : 88%.
• Régulation de 0% à 100% du courant de sortie avec un régulateur 0-10V / 1-10V, signal PWM 10V avec une fréquence de 100Hz à 3KHz ou une résistance de 0 à 100K Ohms.
• Avec la régulation, nous pouvons couper la sortie, mais nous avons besoin d’un régulateur 0-10V.
• Les régulateurs 1-10V, lorsqu’ils ne donnent pas 0V, ne coupent pas la sortie.
• Entrée de classe II sans mise à la terre.
• Facteur de correction de puissance >0,96 à 230Vac à pleine charge.
• Consommation sans charge <0,5W.
• La température de fonctionnement de la boîte à boutons varie entre -40ºC et 85ºC.
• Dimensions (L x l x H) : 171 x 63 x 37,5mm.
• Garantie de 5 ans.

Les séries PWM-90 sont des drivers de LED conçus pour fonctionner directement avec des bandes de LED.
Il doit s’agir de dispositifs à tension constante.
Avec un boîtier en plastique conçu pour des applications d’éclairage intérieur, décoratif ou architectural.
Il peut être régulé avec des régulateurs actifs ou passifs de 0-10V ou 1-10V, 10V PWM signal de 100Hz à 3KHz ou par résistance de 0 à 100KOhms.
Ne fonctionnepas avec les régulateurs de triacs à coupure de phase (à ne pas confondre avec les TRIAC, régulateurs à coupure de phase). Ce conducteur ne peut pas être régulé avec un Triac).
Avec des potentiomètres actifs qui peuvent donner 0V, il permet de couper la sortie sans interrupteur.
Avec des régulateurs 1-10V, on ne peut atteindre que 10% de régulation sans couper la sortie.
Avec une sortie pulsée, on peut réguler n’importe quelle bande de LED, même si elle est petite, tant qu’on ne dépasse pas la charge maximale du driver.
Comme le pilote et le régulateur sont intégrés dans le même équipement, nous éliminons tout type d’incompatibilité et réduisons le coût, la taille.
Sa conception haute fréquence évite tout problème de bruit audible à tout niveau de régulation.
Compatible avec tout régulateur 0-10V ou 1-10V du marché, qu’il soit actif ou passif.
Certains modèles compatibles testés sont

• Signifie bien : DAP-04S01 (compatible avec tout bouton normalement ouvert).
• SIMON : 75317
• BJC : 5TC8 425
• LEGRAND : 0784 04
• ABB-NIESSEN : N2260.9
• SIEMENS : 5TC8424
• EFAPEL : Modèle 21210
• ENCADRÉ LED : Modèle LD1160188
• OSRAM : modèle DIM
• MCU JUNG : Modèle 240-10

On peut mettre environ 20 sources pour chaque régulateur.
La distance maximale est de 100 mètres entre le régulateur et le conducteur.
