Phoenix Contact RIF-2-RSC-LDP-24DC/2X21 Module Relais Tension Nominale: 24 V/DC Courant De Commutation (max.): 10 A 2 I

Puissance dissipée dans une condition nominale de 1,01 W.
Tension de commutation maximale : 250 V AC/DC
Tension de commutation minimale : 5 V (à 24 ma)
Courant de commutation minimal : 5 ma (à 24 V)
Courant d’appel maximal : 30 A (20 ms, contact NO)
Puissance de coupure (charge résistive) maximale :
240 W (À 24 V DC)
124 W (À 48 V DC)
108 W (À 60 V DC)
52 W (À 110 V DC)
48 W (À 220 V DC)
2500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,22 A (À 120 V, DC13)
0,11 A (À 250 V, DC13)
3 A (À 120 V, AC15)
1,5 A (À 240 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,5 mmm²… 4 mm²
Section de conducteur flexible : 0,5 mm²… 4 mm²
Section de conducteur AWG: 20… 10 (rigide)
Tension d’isolation nominale : 250 V AC
Tension nominale : 4 kV
Isolation : isolation de base
Catégorie de surtension III

Informations techniques

Connexion (composants) : raccord à vis
Courant de commutation (max.) : 10 A
Dimensions produit, hauteur : 89 mm
Dimensions produit, largeur : 27 mm
Données techniques complémentaires : Puissance dissipée dans une condition nominale de 1,01 W. Tension de commutation maximale : 250 V AC/DC Tension de commutation minimale : 5 V (à 24 ma) Courant de commutation minimal : 5 ma (à 24 V) Courant d’appel maximal : 30 A (20 ms, contact NO) Puissance de coupure (charge résistive) maximale : 240 W (À 24 V DC) 124 W (À 48 V DC) 108 W (À 60 V DC) 52 W (À 110 V DC) 48 W (À 220 V DC) 2500 VA (À 250 V AC) Pouvoir de coupure : 2 A (À 24 V, DC13) 0,22 A (À 120 V, DC13) 0,11 A (À 250 V, DC13) 3 A (À 120 V, AC15) 1,5 A (À 240 V, AC15) Position de montage: indifférente Référence de montage : peut être rangée sans distance Longueur de dénudage : 8 mm Section de conducteur rigide : 0,5 mmm²… 4 mm² Section de conducteur flexible : 0,5 mm²… 4 mm² Section de conducteur AWG: 20… 10 (rigide) Tension d’isolation nominale : 250 V AC Tension nominale : 4 kV Isolation : isolation de base Catégorie de surtension III
Durée de vie (mécanique) : 2x 10 7 cycles de commutation
Indice de protection : IP20
Longueur : 75 mm
Matériau du contact : AgNi

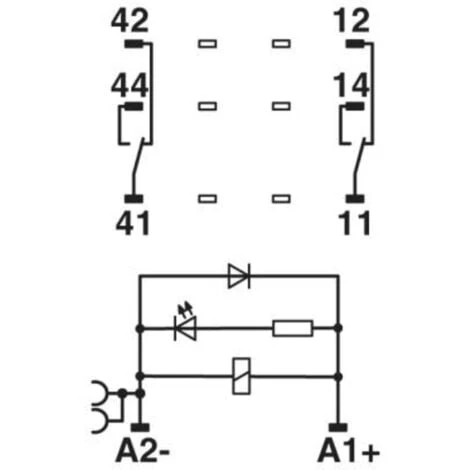

Spécificités du relais : avec LED, avec diode de roue libre
Temps de descente : 14 ms
Temps de réponse : 13 ms
Température (max.) : +60 °C
Température (min.) : -40 °C
Tension de contact (max.) : 250 V DC/AC
Tension nominale : 24 V/DC
Type de contact (LOV) : 2 inverseurs (RT)

Module à relais

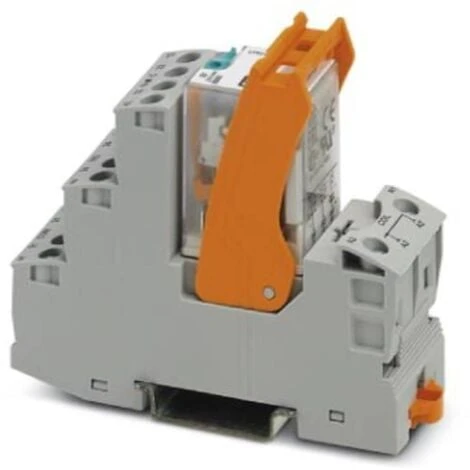

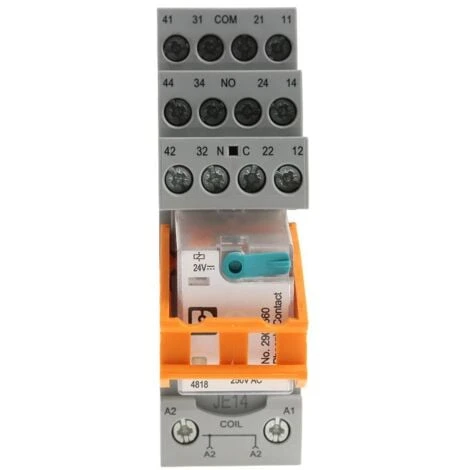

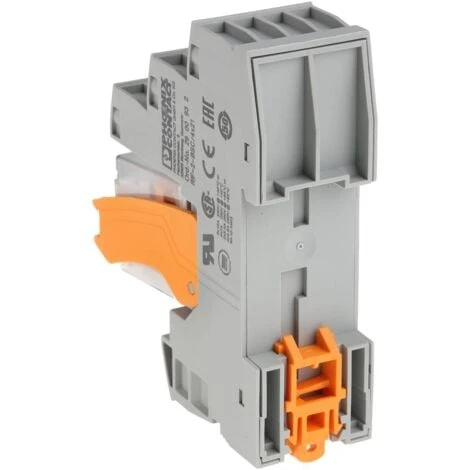

Module de relais prémonté avec connexion à vis, composé de : socle de relais, relais de contact de puissance et étrier de maintien. Type de contact : 2 inverseurs. Tension d’entrée : 24 V DC Ce texte a été traduit par une machine.
